模切工位的變化
1模切板的選用
采用三明治鋼模切版，配合使用全封閉板框，能達到較為理想的整體模切效果。三明治鋼模切版雖然成本相對較高，但其極高的加工精度與超長的使用壽命所鑄就的高質量和穩定性，始終令其他種類的模切版望塵莫及。再配合使用全封閉板框，將是超大量訂單的最佳選擇，也是模切工序穩定生產、提高效率的重要條件。

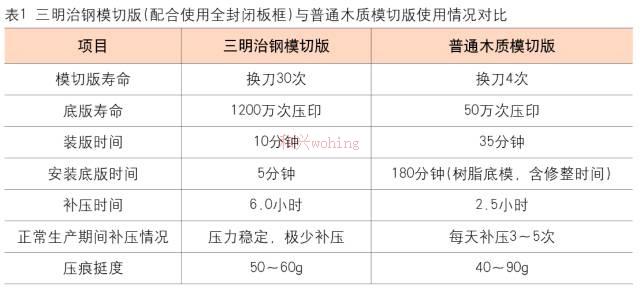

當然，在實際操作過程中，三明治鋼模切版的安裝對操作人員的技能要求較高，包括模切版的鎖緊、鋼底模的安裝、模切壓力的墊補等環節，都需要細心操作，因?yàn)檫@將決定設備的開機速度與產品的質量穩定性。表1是三明治鋼模切版（配合使用全封閉板框）與普通木質模切版使用情況對比。
2連接點的設計
全清廢模切工藝中，對于連接點的規劃與設計，一般遵循如下原則，一是“深藏不露”原則，即首先考慮將連接點打在煙包內折線的位置，避免紙盒成型后連接點露在外面，影響產品外觀；二是“強強聯合”原則，即在叼牙的運行軌跡線上打出一行強有力的連接點，以保證模切速度，充分發揮全清廢模切機的優勢，同時減小或減少煙包邊沿附近的連接點；三是“和平統一”原則，即盡量將連接點打在單張產品的相同位置，以保證產品批量裝盤后的外觀一致性；四是“越少越好”原則，即連接點總體數量越少越好。

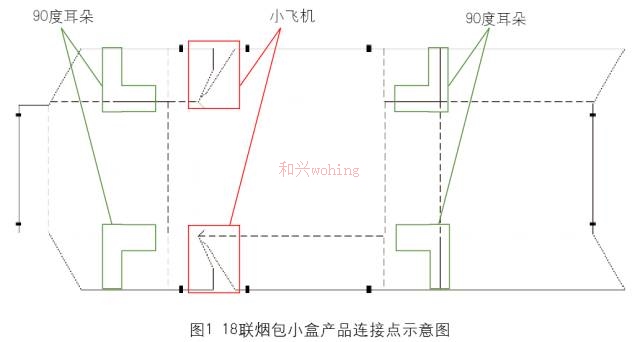

圖1是我公司全清廢模切機經過多次試驗確定的18聯煙包小盒產品連接點示意圖。其中，軸向連接點的寬度為0.2～0.3mm，走紙方向連接點的寬度為0.3～0.4mm，且走紙方向連接點應盡量設計在叼牙的運行軌跡線上，以增強紙張水平走紙的穩定性。
3半成品的穩定性
全清廢模切機無法隨時抽樣檢查，這就要求半成品（上工序來料）質量具有較好的穩定性。因此，半成品的含水量、紙張厚度、平整度等指標的穩定性也是影響全清廢模切機生產效率的重要因素。
清廢工位的優化
1清廢板材質和結構的選用
清廢版材質方面，采用質地較硬的電子版用樹脂材料替代原來的木質材料，保證版面剛性，提高上下清廢版工作時的配合精度。
上清廢版結構方面，針對不同的模切版量身定制整體式上清廢版，采用與除廢部位相同形狀的清廢刀替代傳統的上清廢針。整體式上清廢版便于安裝，換版時只需完成整體定位即可。當然，配置高度及硬度適中的反彈海綿也是必不可少的輔助條件。
中清廢版結構方面，為確保廢料在清除過程中“有去無回”，我們對排廢孔的梯形角度進行了加大頂角的改進，同時將“小飛機”（圖1中紅色框）對應位置的排廢孔的尖端部位縮短了1～2mm。此外，為解決4個“90度耳朵”（圖1中綠色框）模切連結（切不開）問題，在中清廢版相應位置安裝了一個高度為2～3mm的“凸起模塊”，通過清廢時反彈海綿的壓力，將4個“90度耳朵”壓開，從而提高煙包的上機適用性，目前該技術已申請相關專利。
2下清廢針的應用
通過上述改進，清廢工位的穩定性有了較大提高，在不使用下清廢針的情況下，生產速度由原來的4500張/小時提高到了5500張/小時。為進一步提高生產速度，我們又在拖梢清廢邊處安裝了少量下清廢針，確保清廢邊下落時的瞬間速度。
分盒工位的優化
分盒工位是全清廢模切機區別于普通清廢模切機的根本所在，也是全清廢模切機的核心技術。我公司與粵和興激光刀模（深圳）有限公司合作，對原有分盒系統進行了較為徹底的技術改造。
1收紙不起
(1)原因分析

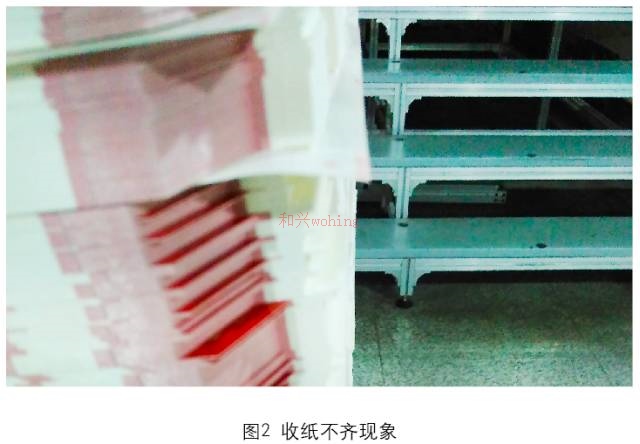

下分盒器側滑塊的位置出現偏差，不能給下落的產品準確定位，導致產品被上分盒器壓下，下落過程中產生橫向漂移，變成無規律自由落體，最終導致收紙不齊現象（如圖2所示）。
(2)解決方案
一是提高下分盒器的精度，這是因?yàn)橄路趾衅魉娩摬脑诤附舆^程中會受熱變形，從而導致精度降低，因此建議使用新型材料，同時采用無燒焊加工工藝，避免下分盒器變形；二是適當收緊下分盒器的橫向距離，下移兩側分隔條的位置，這樣就能較好地解決收紙不齊現象。
2產品刮碰
(1)原因分析

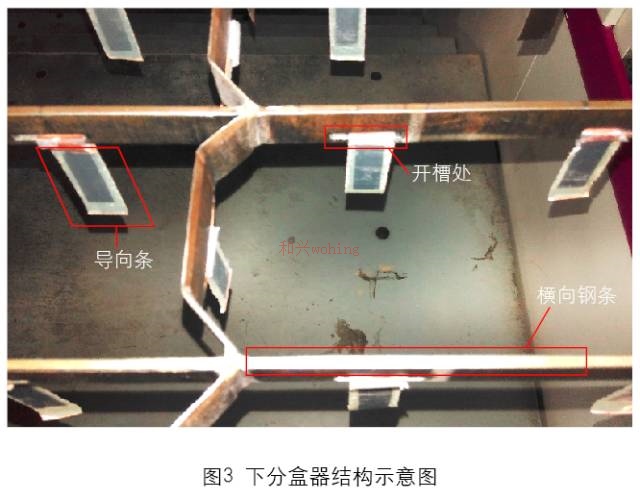

下分盒器單刀處橫向鋼條（如圖3所示）太寬，且鋼條頂端為直角，不夠圓滑，產品在下壓降落過程中無法順利前行，產生刮碰。
(2)解決方案
將下分盒器單刀處橫向鋼條的厚度由4mm減為3mm，同時將橫向鋼條頂端加工成圓滑的弧度，這樣產品在下壓降落過程中就會比較順利，避免因刮碰而出現“散板”現象。
3
導向條易斷裂
(1)原因分析
導向條是下分盒器單刀處安裝的塑料片，可保證產品在下壓降落過程中不產生漂移，因?yàn)閱蔚吨g沒有間隙，所以單張產品每次下落時都會接觸并擠壓導向條，使其發生斷裂。
(2)解決方案
如圖3所示，將懸掛導向條的開槽處下邊沿做成斜角，磨低0.6mm，使導向條不會高出鋼板表面。當然，導向條屬于易耗品，必要時還需及時更換。
經過上述改進，全清廢模切機的生產速度得到了較大幅度的提升，可達6500張/小時，同時產品收紙不齊、刮碰等問題也得到了有效改善，大大提高了產品質量與生產效率。
